发布时间：2025-06-06 14:56:26
简介：只用来测试表面电阻/表面电阻率，体积电阻/体积电阻率，接地电阻等（50890替代19290）
1.仪器描述
50890可以用于以下ESD测试并符合相关规范：
静电电阻符合性检测（ESD TR53规范手册）
防静电工作台面检测（ESD S4.1 B标准）
防静电地板检测（ANSI/ESD S7.1标准）
防静电鞋具检测（ESD S9.2标准）
防静电工作服检测（ESD STM2.1 标准）
防静电鞋+防静电地板+人体系统电阻检测（ESD STM97.1标准）
2. 产品参数
测试点到点电阻，表面电阻，接地电阻
符合IEC61340-2-3，ESD TR53，ANSI/ESD S4.1/7.1，ANSI/ESD STM2.1/12.1/97.1, ESD SP9.2规范
测试电压：10V/100V（自动，小于1M?采用10V，大于等于1M?采用100V）
测试时间：15秒/快速（可选）
测试量程：1K?～1T?
测试精度：±10%（小于1T?），±20%（大于等于1T?）
读数显示：OLED数显和LED指示灯，指数表达方式
测试环境温湿度，温度测试精度+/-10%，湿度测试精度+/-10字
可保存100组测试数据（保存在仪器内存中，不能导出）
4节AA电池，使用寿命1500次测试
标配2个5磅重锤电极（货号50003）
选配同心圆重锤电极测试表面电阻/表面电阻率（ANSI/ESD STM11.11规范）
选配两点电极测试小件物品静电电阻
选配钳形电极测试管材或不规则物品静电电阻
选配金属握柄测试手腕带和人体+鞋+地板综合电阻
选配悬挂电极测试手套和指套静电电阻
3.

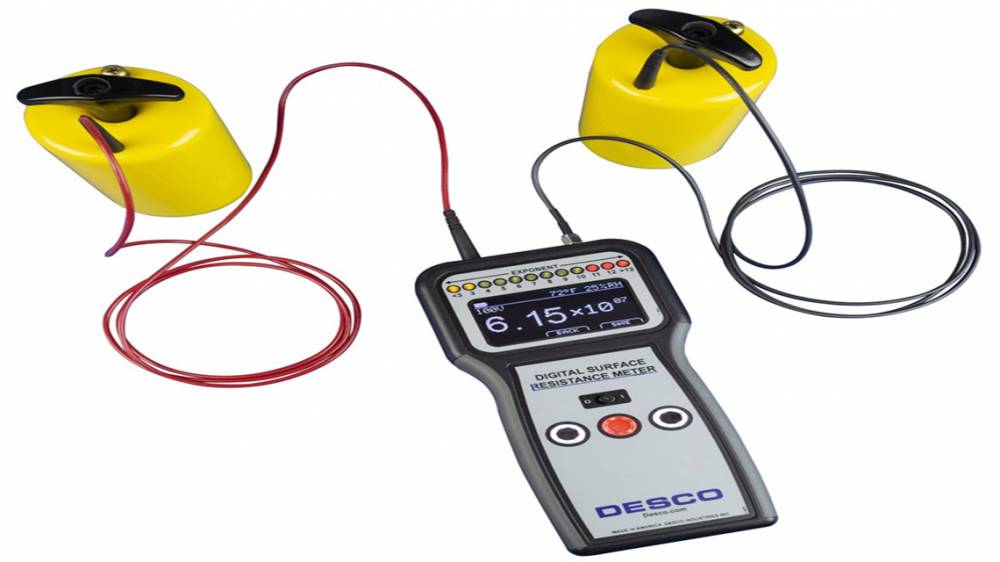

50890：重锤式电阻测试套件，标配以下物品
部件货号：50890，测试表，1个
部件货号：50003，点到点重锤电极，2个
部件货号：19300，1.5米长测试线(银色线SMA端子/红色线4mm插头），2条
部件货号：19293，10英寸/36英寸距离标线，2条
部件货号：19296，标签纸，25张
部件货号：09750，接地夹钳，1个
部件货号：09838，接地插头(美规插头)，1个
部件货号：N/A，AA碱性电池，4节
部件货号：19292，手提箱(以上所有物品装在该箱内)，1个
选配件：
19295：金属握柄
SPP1：单点笔形电极，测试小型材料或异形材料任意点到点电阻和接地电阻
SPP2：两点笔形电极，测试小型材料或狭窄空间固定两点之间电阻
SPP3：同心点笔形电极，测试小型材料表面电阻/表面电阻率
REM005：同心圆重锤电极，测试中/大型材料表面电阻/表面电阻率
832：钳形电极（1对），测试管状材料内/外壁电阻
19298：悬挂电极（1套），测试手套/指套电阻
S11：手腕带测试架，符合ANSI/ESD S1.1规范测试手腕带手环内外电阻
50004：50003点到点重锤电极的手柄（1对）
HR10：标准电阻，用于校准测试仪
