19270人体综合测试仪

1.设备描述

根据ANSI/ESD S20.20标准，员工的接地措施必须每天检测。19270可以检测员工佩戴手腕带和鞋的接地阻值是否在合格范围，详细规定可在ESD手册TR20.20中查询。

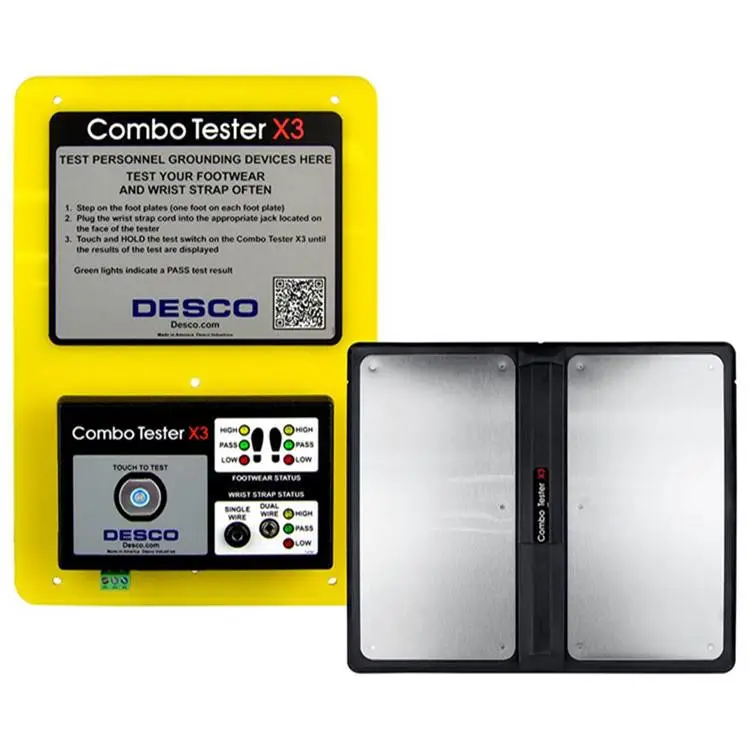

2.销售货号19270，标配以下物品

19275，测试表（已安装在背板上）

19273，不锈钢脚踏板（左/右脚独立测试）

62103，测试表和脚踏板连接线

19274，接地线（测试表接地）

19262，9-12VDC通用电源适配器（100~240VAC输入电源）

出厂校正书

操作说明书

选配：

50755：感应握柄，穿戴手套或指套测试使用

19272：重型支架，测试表和脚踏板可以固定在支架上

12110：转换头，把测试表的手腕带通插孔转换为10mm公头，适配10mm母扣端子的手腕带上

50424：校准器，用于现场校准

3.产品使用

1、安装在EPA（静电控制区域）入口，检测人体通过手腕带和工鞋接地的电是否合格

2、同时测试手腕带接地和工鞋接地（左/右脚独立测试）
3、可以测试单线和双线手腕带
4、可选配50755感应握柄，穿戴手套/指套也能测试

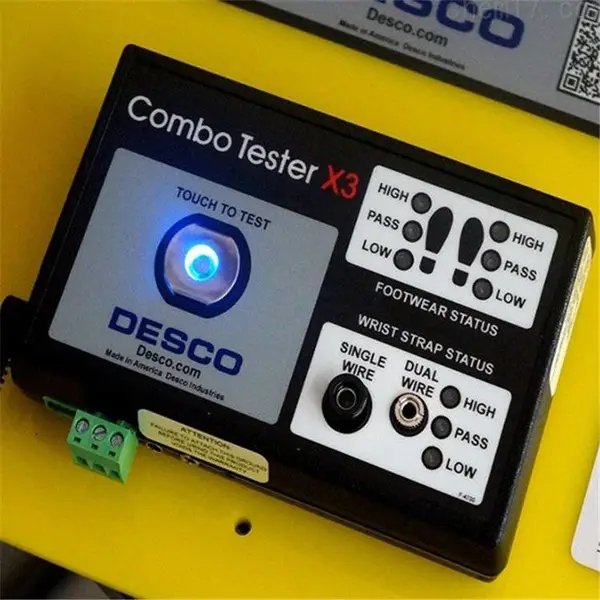

5、3组LED分别指示手腕带、左鞋、右鞋阻值高/合格/低
6、具有常开（NO）和常闭（NC）干接点，可外接门禁、报警灯或其他装置
7、固态式按键（蓝色LED背景灯），无机械磨损
8、工鞋接地合格阻值：
上限阻值：可设置为10MΩ，35MΩ，100MΩ，1GΩ
下限阻值：可设置为100KΩ，750KΩ
可设置不测试
9、手腕带接地合格阻值：
上限阻值：可设置为10MΩ，35MΩ
下限阻值：固定值750KΩ
可设置不测试

4.产品特性

1、同时测试人体通过手腕带、左鞋、右鞋接地是否合格。

2、可以测试单线手腕带和双线手腕带。

3、可以选择只测试手腕带或鞋。

5、测试耗时短，迅速显示手腕带、/左/右鞋测试结果。

6、符合z新ANSI/ESD S20.20-2007标准。

7、用户可设置上/下限阀值以符合ANSI(美准）或IEC(）

8、固态式测试按键，避免按键继续损害。

9、按键蓝色背景灯指示操作状态。

10、继电器通/断电信号控制门禁。

11、选配红外感应握柄，用于穿戴手套/或指套进行测试。

※注意：设备使用环境要求：

1.环境湿度：5~30℃，当上限阀值设为1GΩ时，温度需要在21~31℃范围内

2.相对湿度：10%~65%（无水汽凝结），当上限阀值设为1GΩ时，湿度不能超过50%（无水汽凝结）

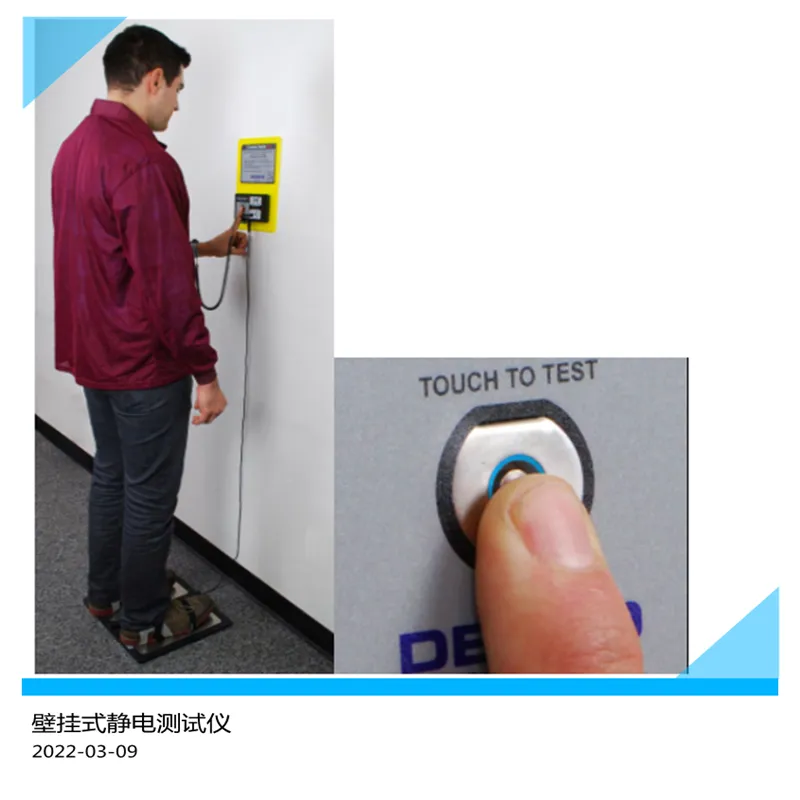

5.测试方法

1、产品安装完毕接通电源，仪器先自检，这时所有指示灯闪3次并发出3次报警声

2、待机状态下所有指示灯不亮。只有测试键的蓝色背景灯循环闪烁

3、带上手腕带，将另一端插入手腕带插孔（注意区分单线手腕带和双线手腕带的插孔）

4、双脚分别踩在左/右脚踏板上

5、手指按住测试健，蓝光停止闪烁表示开始测试，约1秒后相应指示灯亮指示结束

6、如果手指离开测试健太快，所有指示灯快闪3次并发出3次报警声，表示测试不成功

7、测试合格，相对应的绿色指示灯亮，手指离开测试健后，发出3次报警声表示测试结束

8、报警音量可以调节，顺时针旋转增大音量，相反降低音量

※ 指示灯/报警声：

◎黄灯亮：不合格，阻值大于上限阀值，发出长报警声

◎绿灯亮：合格，手指离开测试健后，绿灯熄灭并发出3次报警声表示测试结束

◎红灯亮：不合格，阻值低于下限阀值，发出长报警声

6.注意事项

1、鞋上限设置为1GΩ时，需保持脚踏板表面干净，环境相对湿度超过50%时可能会测试不准确

2、测试手指保持干燥，长期使用后，可能油污等造成测试健内外导体短路，定期有酒精清洁测试健

3、接通电源前测试表一定要正确接地，才能正常工作

4、测试表没有接地会损坏内部芯片

5、清洁地板时，避免遗留水渍在脚踏板表面或周围，脚踏板背面一定要保持干燥

6、气候或季节变化导致空气湿度改变，由亲水性材料制成的鞋吸收的水分变化导致测试不稳定，这个不是测试仪问题，而是鞋的阻值改变造成的。

7、市面上廉价的绝缘鞋电阻只达到108~109欧姆，因此有可能测试时在合格范围内

8、普通鞋具由于吸收水分，因此有可能测试时在合格范围内

7.产品维护、校准、保修

产品维护及注意事项：

1、注意不要再高灰尘和高湿度环境下使用该设备

2、定期清洁脚踏板表面，并检查脚踏板和地板之间是否积水，保持干燥

3、定期清洁测试健内/外金属体，并保持内/外金属体之间清洁和干燥

4、手腕带插孔采用特殊材料，通常不易损坏，不要自行加装插孔和引线，自行改装后将失去保修权利！

5、外接电子门锁时，外部电源不能超过额定电流。超出额定电流引起的线路烧毁不在保修范围！

6、测试表面采用高速对比测试芯片，人体静电会造成芯片损坏，所以在接通电源之前必须测试可靠接地。当手指接触测试健时，仪器先将人体静电导地，然后再施加电压进行测试。由于接地不当造成的芯片损坏不在保修范围

产品校准：

1、选配50424校准器，可以在现场对测试表进行校准。50424是一个电阻盒，具有14个标准电阻，具体操作方法请参考50424说明书。

2、用户可以用万用表对50424的标准电阻进行验证，或送交第三方机构检测。用经过验证的50424可以方便高效地对多台测试表进行校准。

产品保修

1、产品保修期1年，不包括连接线、脚踏板等耗损品。

2、不得拆开测试表外壳，一旦拆开外壳，失去保修权利。

3、妥善保护测试表的产品序列号标签，遗失标签或序列号磨损不清，失去保修权利。

4、人为错误操作所造成的损坏不在保修范围

8.产品参数

1、电源适配器： 100~240VAC转12VAC/0.5.A，电源线长度1.83米

2、测试量程： 100KΩ~1GΩ

3、测试电压： 30VDC(开路)

4、测试精度： +/-10%，+/-20%（设置为1GΩ阀值时）

5、继电器电流：1A＠30VDC

6、环境温度： 5℃~30℃,21℃~30℃（设置为1GΩ阀值时）

7、环境湿度： 80%无水汽凝结，小于50%（设置为1GΩ阀值时）

8、测试表规格（含背板）：288mm*197mm*37mm，重量0.5kg

9、脚踏板规格： 337mm*387mm*29mm，重量2.5kg
